دوزینگ پمپ
دوزینگ پمپ چیست؟
دوزینگ پمپ ها در نام های دیگری با عناوین مترینگ پمپ، پمپ تزریق،پمپ اندازه گیری و … نیز شناخته می شوند. دوزینگ پمپ ها از دسته پمپ های جابجایی مثبت می باشند، که از آن ها به جهت انتقال و پمپاژ سیالات یا مایعات با مقدار دبی دقیق و مشخص استفاده می شود و سیالات را با دقت بالا در شرایط های مختلف کاری تزریق می کنند.
هد دوزینگ پمپ ها با استفاده از مواد اولیه PVC،PP،PTFE،SS316،PVDF و Hastelloy تولید می شوند.میزان آبدهی دوزینگ پمپ ها را می توان به صورت دستی و اتوماتیک در محدوده ی صفر تا میزان حداکثر دبی آن دوزینگ پمپ، تنظیم کرد. بیشترین کاربرد دوزینگ پمپ ها پمپاژ و انتقال مواد شیمیایی، محلول ها و سیالات می باشد.
مترینگ پمپ ها در نوع های دیافراگمی، پیستونی، سلونوئیدی و اسکرو وجود دارند.
انواع دوزینگ پمپ ها
جهت تقسیم بندی مترینگ پمپ ها از پارامترهای متفاوتی استفاده می شود، که بیشتر با آن ها آشنا خواهید شد :
مترینگ پمپ ها بر اساس پارامتر انتقال قدرت
مترینگ پمپ ها بر اساس پارامتر قدرت به دسته های زیر تقسیم بندی می شوند:
مترینگ پمپ موتوری
مولد قدرت در این دوزینگ پمپ ها، موتور الکتریکی می باشد از این رو به آن ها دوزینگ پمپ موتوری می گویند. برای جلوگیری از نفوذ گرد و غبار و رطوبت از الکتروموتور استفاده می شود و از کلاس حفاظتی IP65 برخوردار می باشند. الکتروموتورهای ضد انفجار مناسب استفاده در شرایط حساس و قابل اشتعال می باشند. گیربکس ها به جهت کاهش دور و افزایش گشتاور در دوزینگ پمپ ها مورد استفاده قرار می گیرد.از دوزینگ پمپ های موتوری غالبا جهت انتقال ظرفیت های بالا استفاده می شود.
مترینگ پمپ سلونوئیدی
انتقال قدرت در این مترینگ پمپ ها به وسیله ی نیروی الکترومغناطیس صورت می گیرد. دوزینگ پمپ های سلونوئیدی دارای یک مگنت می باشند، این مگنت ها با ورود جریان الکتریسیته باردار شده و شفت پمپ را به سمت خود می کشاند و با قطع جریان برق به وسیله ی نیروی فنر به حرکت در می آید. شفت پمپ به دیافراگم، پیستون و یا پلانجر متصل می باشد و با حرکت رفت و برگشتی آن عمل ساکشن اتفاق می افتد. دوزینگ پمپ های سلونوئیدی از کلاس حفاظتی IP65 برخوردار می باشند و جهت استفاده در محیط های مرطوب مناسب می باشند. معمولا از دوزینگ پمپ های سلونوئیدی برای دبی و فشار کم استفاده می شود.
مترینگ پمپ ها براساس پارامتر مکانیزم تراکم سیال
مترینگ پمپ ها بر اساس پارامتر مکانیزم تراکم سیال به دسته های زیر تقسیم بندی می شود:

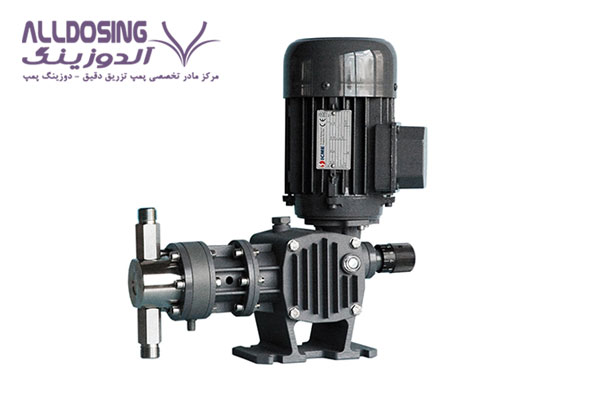

مترینگ پمپ پیستونی
مترینگ پمپ های پیستونی از دسته پمپ های جابجایی مثبت از این رو به هنگام عملکرد پمپ جهت پیشگیری از آسیب به سیستم لوله کشی و قطعات پمپ، شیر خروجی پمپ ها اصلا نباید بسته باشد. مترینگ پمپ های پیستونی جهت ایجاد ظرفیت های بالا استفاده می شوند. نیروی محرک در دوزینگ پمپ های پیستونی به وسیله ی موتور الکتریکی تامین می شود. در پمپ های پیستونی از رینگ های فلزی جهت آب بندی میان محفظه تراکم و موتور استفاده می شود. جنس هد و پیستون این دوزینگ پمپ ها از استیل ضد زنگ می باشد.
مترینگ پمپ های پیستونی در صنایع نفت و گاز و پتروشیمی ، ماشین سازی، دارو سازی، صنایع غذایی و تولید نوشیدنی، تصفیه آب و فاضلاب استفاده می شود.
مترینگ پمپ دیافراگمی
مترینگ پمپ های دیافراگمی بیشترین کاربرد را در سیستم های تصفیه آب، استخرها و تزریق مواد شیمیایی و خورنده دارند. در دوزینگ پمپ های دیافراگمی قسمت هایی که با سیال در تماس هستند، هد پمپ، دیافراگم و شیرهای ورود و خروج می باشند و یکی از مزایای این نوع دوزینگ پمپ در تماس نبودن قطعات مکانیکی پمپ با سیال می باشد که سبب جلوگیری از خوردگی و آسیب به آن ها می شود. از دیگر مزایای دوزینگ پمپ های دیافراگمی آبندی کامل توسط دیافراگم و جلوگیری از نشتی سیال به موتو یا محرک پمپ می باشد. دیافراگم دوزینگ پمپ های پیستونی متناسب با نوع سیال از جنس های PTFE تفلون، Pyrex پیرکس، Ceramic سرامیک، و یا فلز می باشد.
مترینگ پمپ پلانجری
عملکرد مترینگ پمپ های پلانجری و مترینگ پمپ های پیستونی مشابه با یکدیگر می باشند و تنها تفاوت آن ها این است که مترینگ پمپ های پلانجر از قطر باریک تر و طول بیشتری به نسبت دوزینگ پمپ پیستونی برخوردار می باشند و از آن ها در مواقعی که نیاز به کنترل دقیق دبی در حجم کم می باشد، استفاده می شود.
در مترینگ پمپ های پیستونی آب بندی با در نظر گرفتن قطر باریک پلانجر توسط پکینگ انجام می شود و مکانیزم ساده ای دارد اما در دوزینگ پمپ های پیستونی نیاز به رینگ های فلزی می باشد و استهلاک آن ها در مقایسه با مترینگ پمپ های پلانجری بیشتر می باشد. از مترینگ پمپ های پلانجری جهت تزریق مواد شیمیای، پمپ های رفت و برگشت و روغن کاری قطره ای قطعات مکانیکی کمپرسورها استفاده می شود.
کاربردهای مترینگ پمپ
- به هنگام تزریق مقدار دقیق و مشخص از یک سیال
- تزریق و پمپاژ سیال با ویسکوزیته مورد نظر
- تزریق مواد شیمیایی مانند آنتی اسکالانت برای پیشگیری از به وجود آمدن رسوب
- تزریق آب ژاول
- تزریق پرمنگنات پتاسیم و آب ژاول برای گند زدایی
- افزودن منعقد کننده ها مانند آلومینیوم کلراید و آلومینیوم سولفات
- تزریق هیدرازین و فسفات
استفاده از دوزینگ پمپ چه مزایایی دارد ؟
- با استفاده از دوزینگ پمپ ها می توان مایعات با چربی بسیار کم را نیز انتقال داد.
- دوزینگ پمپ ها می توانند مایعات با ذرات جامد، کاتالیست ها و … انتقال دهند.
- قطعات دوزینگ پمپ ها با یکدیگر تماسی ندارند و سایش در قطعات آن ها حداقل میزان را دارد.
- دوزینگ پمپ ها در مقایسه با دیگر پمپ ها از وزن کمتر، سایز کوچکتر و هزینه نصب مقرون به صرفه تری برخوردار می باشند.
- دوزینگ پمپ ها قادر به انتقال مایعات با ویسکوزیته بالا می باشند.
- محدودیتی برای تامین فشار دبی معینی وجود ندارد.
محدوده عملکرد دوزینگ پمپ ها
لازم به ذکر است که رنج ظرفیت و دبی دوزینگ پمپ ها در مقایسه با پمپ هایی مانند پمپ های سانتریفیوژ بسیار کمتر می باشد ولی با توجه به نوع پمپ می توانند فشارهای بسیار بالایی را ایجاد کنند.
عملکرد دوزینگ پمپ ها
چگونگی عملکرد پمپ های ترزیق به این شکل می باشد که مقدار معین ودقیقی از یک سیال را به داخل محفظه خود می کشاند و آن ها را به واسطه ی لوله ای به درون مخزن تزریق می کند. موتور دوزینگ پمپ به وسیله ی یک موتور الکتریکی یا یک محرک هوا تغذیه می شود و از یک کنترلر روشن و خاموش کننده پمپ برخوردار می باشد و سرعت جریان را کنترل می کند.
